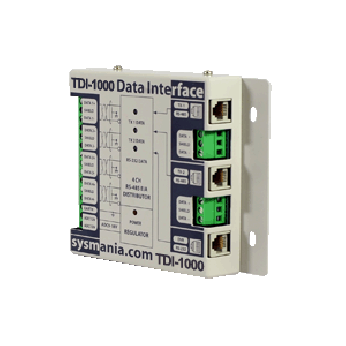

TDI-1000

국제 표준의 RS-232, 422, 485 제어신호 전용 인터페이스
제어 신호 분배는 물론 통합 기능까지 !!
제어 신호 4채널 분배 기능
제어 신호 3채널 우선순위 통합 기능
써지 흡수 및 장비 보호 기능
타사 제품과도 완벽한 호환

제품의 개요 (INTRODUCTION)

TDI-1000는 P/C나 D.V.R을 통한 제어를 할 수 있도록 0TX-시리즈의
RS-485 입력회로 외에 RS-232 제어 신호 입력 회로를 추가하여
TRANSMITTER(OTX-1000)와 P/C 또는 D.V.R 장치를 혼용하여 CCTV
SYSTEM을 운용할 수 있도록 제어 신호를 합성하여 장거리 신호 전송에
적합한 RS-485 신호로 변환시킨 후 우선순위에 의거 송출하는
장치입니다.

주요 특징 (FEATURES)

- 국제 표준의 EIA RS-485와 RS-232 통신신호 전용 장치
- RS-485 입력에 우선순위 적용(RS-232 신호의 가로채기 적용)
- P/C 또는 D.V.R SYSTEM 만으로 수신기(ORX-시리즈) 제어 가능
- RECEIVER (ORX-시리즈) 최대 접속수량 : 128개
- 광대역의 통신 주파수 처리 특성과 장거리 통신 능력(최대 5Km)
- 무극성 전원 시스템으로 AC/DC를 겸용하여 사용 가능
- 작동 상태를 LED LAMP로 표시하여 동작 상태 확인 편리
- 각 회선의 LINE SURGE 전압에 대한 방호회로 내장
